IAC fabrica cables de energía para variadores de frecuencia VFD ServoDrive®, dentro de la gama de cables con protección electromagnética EMC. Estos cables son utilizados en múltiples aplicaciones donde hay riesgo de ruidos eléctricos entre aparatos colindantes. El apantallamiento permite al cable el aislamiento de las interferencias electromagnéticas, actuando bidireccionalmente tanto de salida como de entrada, generando una protección efectiva del rendimiento de los equipos.
Existen diferentes tipos de apantallamiento, tanto mediante cintas de aluminio-poliester, con pantallas concéntricas, y con trenzas de malla de hilos de cobre pulido o estañado. Siendo también habitual la combinación de varios elementos para conseguir una protección cercana al 100%. En función de las necesidades del proyecto, los cables pueden construirse de manera particular para garantizar la protección, así como la flexibilidad y robustez del cable.
Uno de los usos habituales de cables EMC son los cables ServoDrive® para variadores VFD, cuya utilización cada vez está más extendida dada la alta sensibilidad de los equipos a proteger (equipos de motorización y maniobra de líneas productivas, de transporte o transmisión). Actualmente la industrias prefieren invertir en cables preparados para proteger equipos caros y cuyas paradas pueden ocasionar situaciones críticas y altos costes de reparación y pérdidas productivas incalculables.
La construcciones de los cables ServoDrive® para variadores VFD pueden ser diversas, tanto en el tipo de conductor de cobre en clase 2, 5 o 6 en mm2 como en AWG , con aislamiento de XLPE y cubiertas de PVC o Libres de halógenos y TPU/PUR. Estos cables de 0,6/1kV están construidos bajo normas IEC y disponen de la certificación CPR. En IAC fabricamos versiones con los conductores de tierra simétricos, reducidos y repartidos 3+3 , indistintamente según lo requiera el proyecto. Algunas de las versiones que IAC fabrica son los ROZ1-K (EMC), Z1C4Z1-K, 2YSLCY-J, 2YSLCYK-J, 2XSL(St), entre otros. Los plazos de producción son muy competitivos y ofrecemos a nuestros clientes la posibilidad de adaptar la construcción de cable y proponer mejoras de coste y operativas desde el departamento técnico de IAC.
Para saber más sobre VFD cables :
Artículo en Linkedin sobre los cables VFD AQUI
Visita el perfil Linkedin de IAC AQUI
Descarga nuestro folleto de cables VFD AQUI
RO2C4V-K
APLICACIÓN
Cable flexible apantallado diseñado para su uso en procesos industriales y potencia de motores.
Especialmente recomendado para accionamientos de velocidad variable por su doble apantallamiento y distribución simétrica del conductor de protección
CARACTERÍSTICAS CONSTRUCTIVAS
- Conductor de cobre desnudo, clase 5, según EN 60228 e IEC 60228
- Aislamiento PE según la norma IEC 60502-1
- Cableado en capas concéntricas
- Pantalla Cinta Poliéster + Cinta Aluminio / Poliéster
- Pantalla Trenza de cobre estañado, 85% de cobertura
- Cubierta PVC ST2 según la norma IEC 60502-1+aditivo UV
- Color cubierta : negro, gris o transparente (2YSLCY-J)
- Se fabrica tanto con conductor de tierra simétrico (4G120), reducido (3×120+1G70) o dividido (3×120+3G16)
- Secciones desde 0,5 hasta 4G400mm2
- Tensión nominal : hasta 3kV
- CPR Eca
- Más información y fichas técnicas : iac@innovacionesdelcable.com

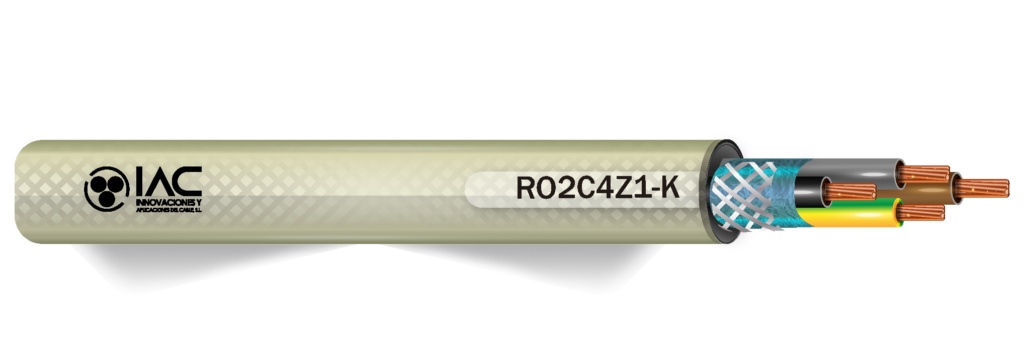

RO2C4Z1-K
APLICACIÓN
Cable flexible apantallado, libre de halógenos, diseñado para su uso en procesos industriales y potencia de motores.
Especialmente recomendado para accionamientos de velocidad variable por su doble apantallamiento y distribución simétrica del conductor de protección.
CARACTERÍSTICAS CONSTRUCTIVAS
- Conductor de cobre desnudo, clase 5, según EN 60228 e IEC 60228
- Aislamiento XLPE (Polietileno reticulado)
- Cableado en capas concéntricas
- Pantalla Cinta Poliéster + Cinta Aluminio / Poliéster
- Pantalla Trenza de cobre estañado, 85% de cobertura
- Cubierta LSZH
- Color cubierta : negro, gris o transparente
- Se fabrica tanto con conductor de tierra simétrico (4G120), reducido (3×120+1G70) o dividido (3×120+3G16)
- Secciones desde 0,5 hasta 4G400mm2
- Tensión nominal : hasta 3kV
- CPR Dca
- Mas información y fichas técnicas : iac@innovacionesdelcable.com

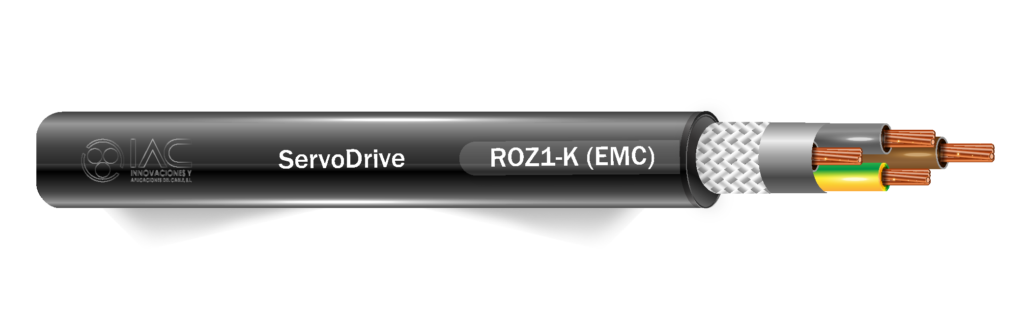

ROZ1-K (EMC)
APLICACIÓN
Cable flexible apantallado, libre de halógenos, diseñado para su uso en procesos industriales y potencia de motores.
Especialmente recomendado para accionamientos de velocidad variable por su doble apantallamiento y distribución simétrica del conductor de protección
CARACTERÍSTICAS CONSTRUCTIVAS
- Conductor de cobre desnudo, clase 5, según EN 60228 e IEC 60228
- Aislamiento Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1
- Cableado en capas concéntricas
- Pantalla Trenza de cobre estañado más Cinta Aluminio/Poliéster
- Cubierta LSZH
- Color cubierta : negro, gris o transparente
- Se fabrica tanto con conductor de tierra simétrico (4G120), reducido (3×120+1G70) o dividido (3×120+3G16)
- Secciones desde 0,5 hasta 4G400mm2
- Tensión nominal : hasta 3kV
- CPR Dca
- Mas información y fichas técnicas : iac@innovacionesdelcable.com
2YSLCYK-J
APLICACIÓN
Cable flexible apantallado diseñado para su uso en procesos industriales y potencia de motores.
Especialmente recomendado para accionamientos de velocidad variable por su doble apantallamiento y distribución simétrica del conductor de protección
CARACTERÍSTICAS CONSTRUCTIVAS
- Conductor de cobre desnudo, clase 5, según EN 60228 e IEC 60228
- Aislamiento PE según la norma IEC 60502-1
- Cableado en capas concéntricas
- Pantalla Cinta Poliéster + Cinta Aluminio / Poliéster
- Pantalla Trenza de cobre estañado, 85% de cobertura
- Cubierta PVC ST2 según la norma IEC 60502-1+aditivo UV
- Color cubierta : negro, gris o transparente (2YSLCY-J)
- Se fabrica tanto con conductor de tierra simétrico (4G120), reducido (3×120+1G70) o dividido (3×120+3G16)
- Secciones desde 0,5 hasta 4G400mm2
- CPR Eca
- Más información y fichas técnicas : iac@innovacionesdelcable.com

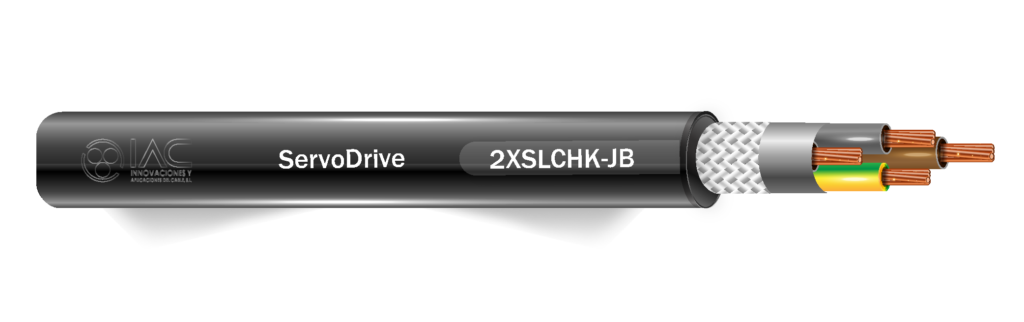

2XSLCHK-JB
APLICACIÓN
Cable flexible apantallado, libre de halógenos, diseñado para su uso en procesos industriales y potencia de motores.
Especialmente recomendado para accionamientos de velocidad variable por su doble apantallamiento y distribución simétrica del conductor de protección.
CARACTERÍSTICAS CONSTRUCTIVAS
- Conductor de cobre desnudo, clase 5, según EN 60228 e IEC 60228
- Aislamiento XLPE (Polietileno reticulado)
- Cableado en capas concéntricas
- Pantalla Cinta Poliéster + Cinta Aluminio / Poliéster
- Pantalla Trenza de cobre estañado, 85% de cobertura
- Cubierta LSZH
- Color cubierta : negro, gris o transparente
- Se fabrica tanto con conductor de tierra simétrico (4G120), reducido (3×120+1G70) o dividido (3×120+3G16)
- Secciones desde 0,5 hasta 4G400mm2
- CPR Dca
- Más información y fichas técnicas : iac@innovacionesdelcable.com
- PUR ServoDrive®
- NYCY
- NYCWY
- N2XCH
- Z1C4Z1-K
- Otras construcciones bajo demanda
